实验概况：针对《工程识图与制图》课程的教学应用，通过虚拟仿真技术，可以实现在三维空间里互动查看点、线、面、体的投影，以掌握工程制图投影原理，还可以通过案例的形式，在工程二维建筑图、施工图上建立三维空间模型，以掌握工程图纸的识读。
实验功能：
序号 |
主要功能或者特性 |
客户价值 |
1 |
包括点、线、面、体、组合体近50个知识点的三维立体投影模型 |
不用黑板、不用图片，结合授课场景，分知识点选择三维模型互动讲解，提高投影知识传递效率 |
2 |
投影对象可选、空间位置随意旋转，三面投影及时自动生成，立体视图与投影展开视图随意切换 |
满足大部分投影例题以及练习的讲解和学习 |
3 |
以广联达大厦为案例，结合实际识图流程，组织建施图、结施图的识图内容 |
案例与岗位系统实训贯通，包括识图流程以及识图技能两部分内容，充分满足教学需求 |
4 |
识图步骤有详细说明，关键词关联平面图生成三维立体模型，细部钢筋模型具有详细尺寸标注，可组合讲解、也可分解讲解 |
详细说明帮助老师梳理讲解内容，三维互动提高三维空间知识传递效率 |
实验目标
（a）掌握投影的基本知识，包括：掌握投影分类及三面投影体系；掌握点、线、面的三面投影知识；掌握基本形体和组合体的三面投影知识；
（b）掌握识读土建专业施工图，包括：掌握制图标准的应用知识；掌握有关标准图集的应用；掌握图纸文本文件的阅读；
实验教学效果
通过该实验项目，学生巩固传统课题所学的制图方法，体验了解完整的成套施工图纸的内容和基本要求，了解二维图纸转换成三维图纸的基本技能，为工程管理其他各环节如造价、招投标、现场管理、设计管理对识图的要求打下扎实的基础。并为BIM方法的学习打下认识基础。

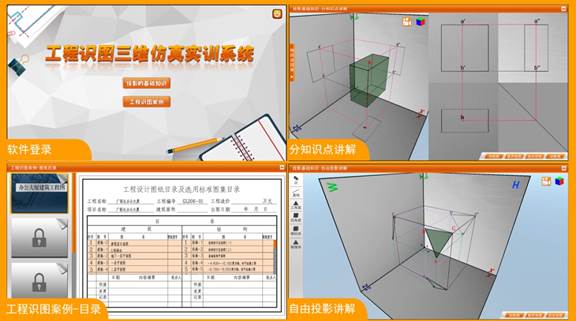

图57工程识图三维虚拟仿真实训项目
